半容積式換熱器
一、適用范圍：主要用于洗浴用水和生活用水。
二、換熱型式：1.汽-水換熱：熱媒為蒸汽;2.水-水換熱：熱媒為高溫水。
三、結構型式：

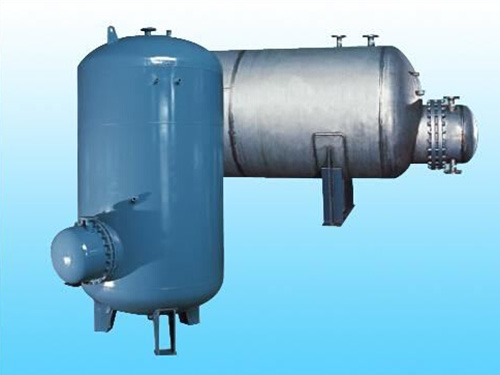

HRV—01臥式半容積式換熱器（以下簡稱“HRV—01”）
HRV—02立式半容積式換熱器（以下簡稱“HRV—02”）
四、材料說明：
殼體材質：碳鋼、不銹鋼、復合板，
換熱器材質：碳鋼、（304或316L）不銹鋼
型號 1 2 3 4 5 6 7 8 9 10
容積（m3） 0.5 0.7 1.0 1.5 2.0 3.0 5.0 8.0 10.0 15.0
供水m3/h 0.9-2 1-3 2.5-4 3.5-6.5 4-7 5-11 6-15 10-24 14-34 20-50
五、HRV-01/02半容積式換熱器的主要原理
（1）、提高熱媒與被加熱水流速，變層流換熱為紊流換熱。
（2）、將換熱部分與貯熱部分完全隔開，達到既提高換熱效果又使貯熱部分全部貯存熱水消除冷、滯水區之目的。
六、構造特點
（1）、將一組改進型的快速換熱器內置在貯熱容器內，換熱器與容器完全隔開，其間由設在換熱器殼體上的出水管在容器內將兩者連通。
（2）、快速換熱器為U型管結構，其布置既可使其較大幅度的提高K值和增大換熱面積，又保持了U型管之間合適的凈距，被加熱水側有較大過水?dāng)嗝?，水頭損失小，且方便除垢檢修。
七、 HRV-01/02半容積式換熱器特點
（1）、換熱量高，“HRV—01”、“HRV—02”的換熱部分為改進的快速換熱結構，傳熱系數K值高，換熱面積大，單罐換熱能力為同容積導流型容積式加熱器的1.5～2.0倍。
（2）、容積利用率高，該系列產品換熱與貯熱兩部分完全隔開，貯熱部分貯存的全是換熱部分貯存的全是換熱部分的最終熱水，無冷、溫水進入其內，因此罐內無冷、溫水區，具有很高的容積利用率。
（3）、被加熱水側水頭損失≤0.5m，保持了容積式水加熱器的水壓波動小，水頭損失低，有利保持系統冷熱水壓力平衡之優點。
（4）、貯熱部分貯存有≥15min設計小時耗熱量的調節容積，熱媒可按設計小時耗熱量供給，無需加大熱媒負荷。罐內被加熱水的溫度變化較平緩，采用可靠、較靈敏的溫控裝置即可滿足自動控制水溫之要求。
（5）、換熱較充分，當以蒸汽壓力≤0.4Mpa的飽和蒸汽為熱媒時，凝結水出水溫度約70～75℃,滿足一般蒸汽鍋爐要求凝結水回水溫度≤80℃的要求。
（6）、與容積式加熱器相比，罐型小、重量輕，方便安裝檢修。
