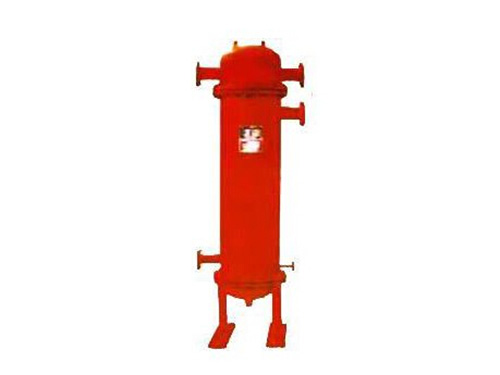

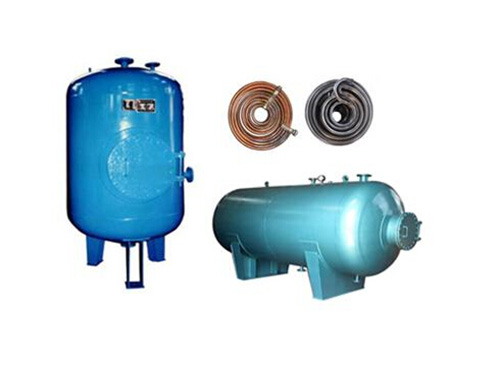

浮動盤管式換熱器
浮動盤管換熱器由上下端蓋，外筒，蒸汽導入管，凝結水導出管及浮動盤管管束組成。其中上下端蓋，外筒由優質碳鋼制成，浮動盤管管束由紫銅管經多次成形制成。蒸汽由蒸汽導入管進入并聯浮動盤管，在盤管內凝結放熱后進入凝結水導出管，凝結水導出管的下部有凝結水過冷裝置，水由設在下端蓋的進水管導入，經折流后進入筒體，自下而成，被加熱后，由設在上端蓋上的出水管流出。
結構特點
1、換熱器的殼體有普通鋼板和不銹鋼板兩種，傳熱管束均紫銅、不銹鋼管。
2、換熱器的管程設計壓力蒸汽型0.1-0.9MPa，水--水型≤1.6MPa；殼體分別配備0.6MPa、1.0MPa、1.6MPa三種規格、選用設備時要注意熱源與設備性能相匹配。
3、由于本換熱器傳熱效率高，必須在換熱器蒸汽進口管路上安裝溫度調節器（即溫控器），以控制蒸汽流量和熱水出水溫度。
4、換熱器的運輸及安裝，必須用吊車等起重設備，嚴防滾動，換熱器應與基礎固定牢固，防止運行時產生振動，換熱器四周應留出維修位置。
浮動盤管換熱器特點
（1）采用新型結構浮動盤管束，提高了傳熱能力，同時自動脫垢能力大提高；
（2）管束可采用活接頭聯接，減少了焊接點，維修也更方便；
（3）結構緊湊，體積小，占地面積少。
